概述

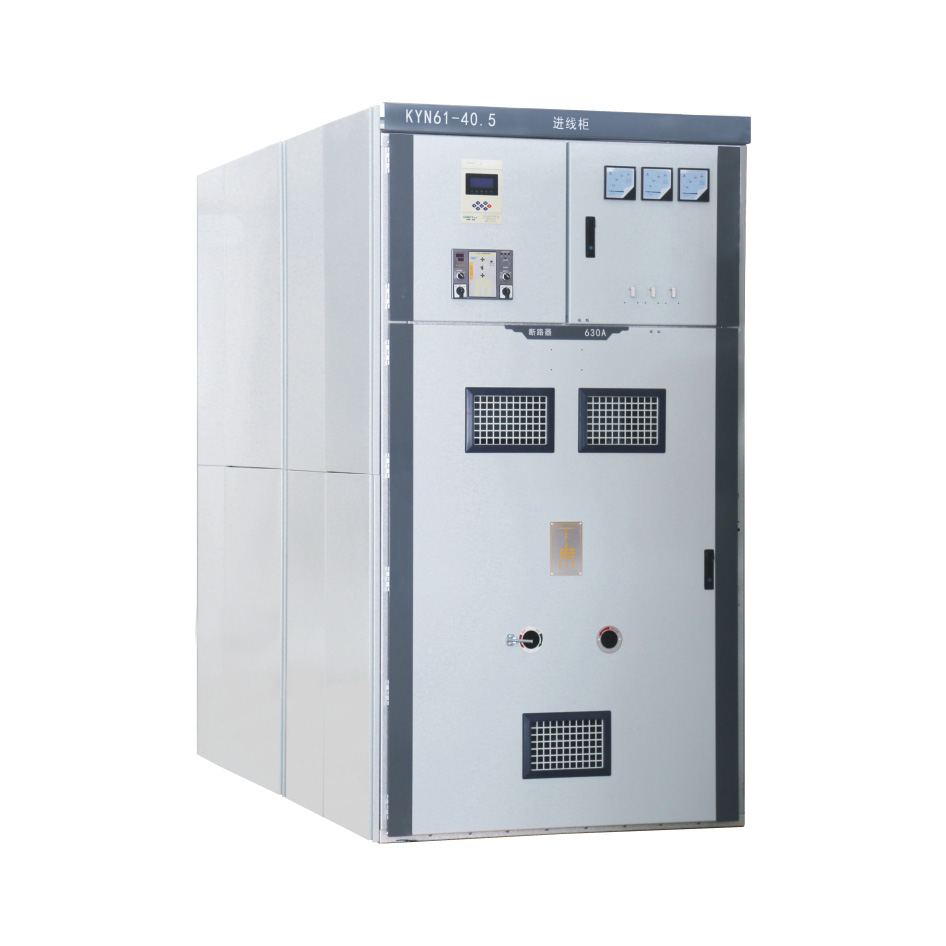

KYN61-40.5鎧裝移開式交流金屬封閉開關柜(以下簡稱開關柜)三相交流量50Hz、額定電壓40.5kV 的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和監測等功能，還可用于頻繁操作的場所。

本開關柜符合GB3906-2006《3~35kV交流金屬封閉開關設備》、GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》及DL/T 404-2007《3.6kV~40.5kV交流金屬封閉開關設備和控制設備》等標準。

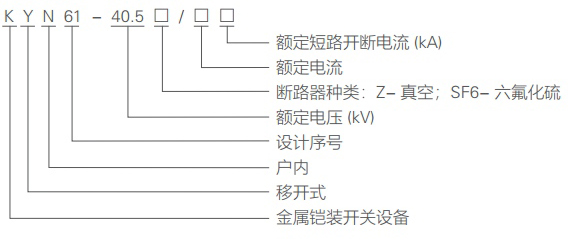

型號含義

使用條件

>環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限-10℃；
>海拔高度：海拔不超過1000m；
> 相對濕度：日平均值不超過95％，月平均值不超過90％；
>地震烈度：不超過8度；
>水蒸汽壓力：日平均值不超過2.2kPa，月平均值不超過1.8kPa；
>周圍環境：無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

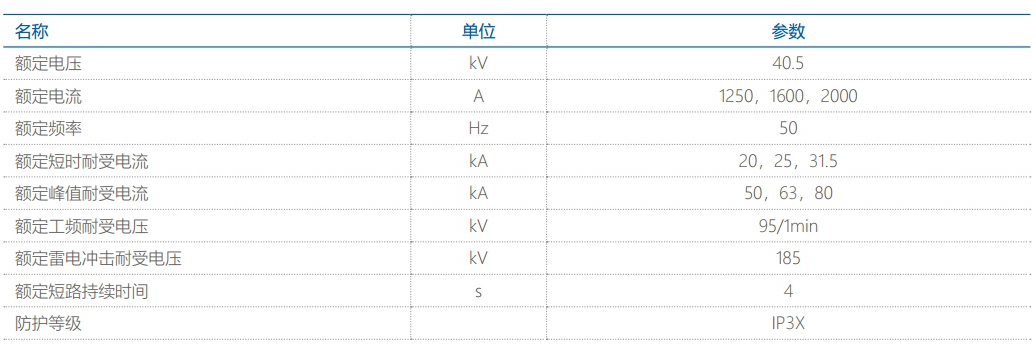

技術參數

外形尺寸圖

訂貨須知

用戶如訂貨需提供以下資料：
> 主電路方案編號、用途、單線系統圖、排列圖和配電室平面布置圖等；
> 輔助回路接線原理圖、端子排列圖；
> 開關設備內的電器元件的型號、規格、數量；
> 開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求；
> 如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據；
> 需要附件、備件時，應提出種類和數量；
> 開關設備使用在特殊環境條件，應在訂貨時詳細說明。
