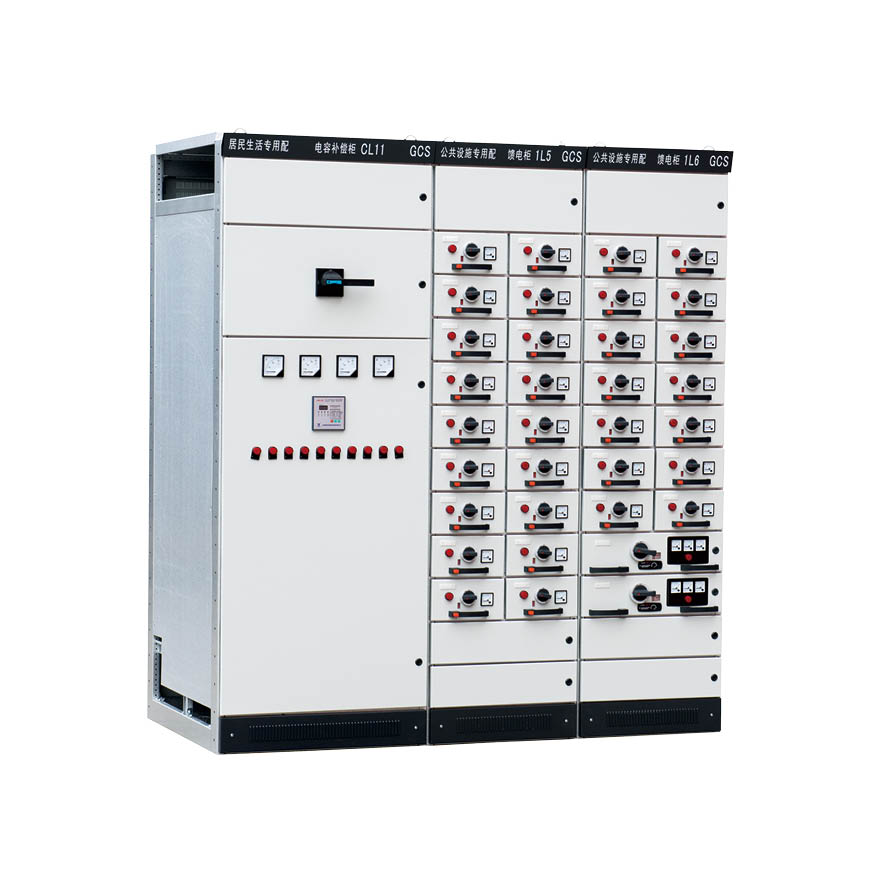

概述
GCS裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz，額定工作電壓為380V(400V、660V)，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

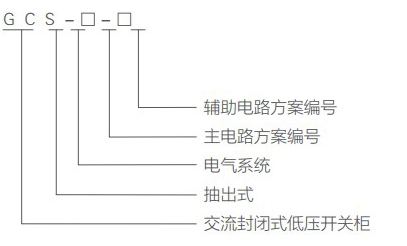

型號含義
?
使用條件
>周圍空氣溫度不高于+40℃，不低于-5℃；24小時內平均溫度不得+35℃；超過時，需根據實際情況降容運行；
>戶內使用，使用地點的海拔高度不得超2000m；
>周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會生凝露的影響；
>裝置安裝時與垂直面的傾斜度不超過50℃，且整組柜列相對平整（符合GBJ232-82標準）；
>裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受不到應有腐蝕的場所。
技術參數
| 名稱 | 參數 | |
| 主電路額定電壓 (V) | 交流 380(400)、(660) | |
| 輔助電路額定電壓 (V) | 交流 220、380(400)、直流 110、220 | |
| 額定頻率 (Hz) | 50(60) | |
| 額定絕緣電壓 (V) | 660(1000) | |
| 額定電流 (A) | 水平母線 | ≤ 4000 |
| 垂直母線 (MCC) | 1000 | |
| 母線額定短時耐受電流 (kA,1 s) | 50，80 | |
| 母線額定峰值耐受電流 (kA/0.1s) | 105 ，176 | |
| 工頻試驗電壓 (V/1min) | 主電路 | 2500 |
| 輔助電路 | 1760 | |
| 母線 | 三相五線制 | A.B.C.PE.N |
| 防護等級 | IP30、IP40 | |

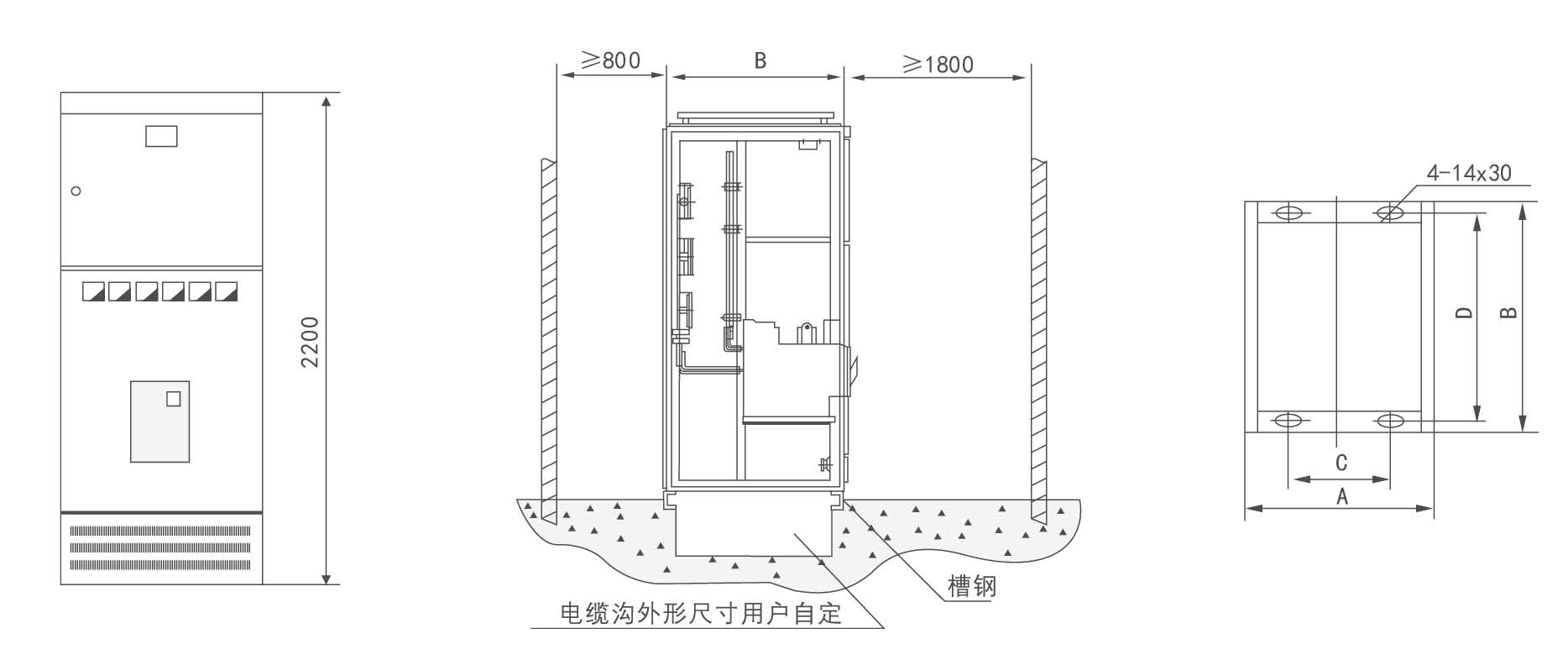

外形尺寸圖
| 通用柜代號 | A | B | C | D | 備注 |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | 聯絡柜 |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | 受電柜 |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | 受電柜 |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | 受電柜 |
訂貨須知
訂貨時應提供下列技術資料：
>產品的全型號包括主電路方案號和輔助電路方案號；
>主電路系統組合順序圖；
>輔助電路電氣原理圖；
>柜內元器件清單；
>電路中電壓、電流、時間等整定參數；
>與產品正常使用不符的其它特殊要求。
